SAP 3-Tier 구조 쉽게 이해하기

SAP를 처음 배우거나 ABAP 프로그래밍을 시작했다면 한 번쯤 이런 말을 들어봤을 것이다.



SAP는 3-Tier 구조로 되어 있어요.



근데 그게 도대체 무슨 뜻이지? 프레젠테이션? 애플리케이션? 데이터베이스? 컴퓨터 전공자가 아니라면, 말만 들어도 머리가 아프다. 과거에 Easy ABAP 서적이 처음 나왔을 때도 3-Tier Architecture 설명이 처음에 나오는 바람에  첫 장을 읽고 큰 벽을 느꼈던 사람이 많았는지 2.0 으로 책이 개편되면서 해당 내용은 제일 마지막 챕터로 변경되었었다.

그래서 이번 포스팅에서는, SAP 3-Tier 구조에 대해 기술적으로 깊게는 아니지만 큰 그림을 보면서 쉽게 이해해보자는 차원에서 햄버거 가게로 SAP의 3-Tier 구조를 설명해볼까 한다.

---

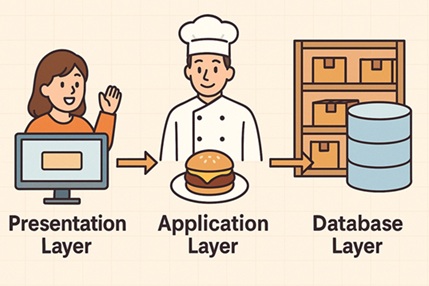

1. 햄버거 가게로 이해하는 SAP 3-Tier 구조

SAP 시스템은 역할에 따라 크게 3단계로 나눌 수 있는데, 이 구조를 햄버거 가게에 비유하면 다음과 같이 설명할 수 있다.





✅ 손님 =  Presentation Layer

• 손님이 햄버거 가게에 와서 메뉴판을 보고 주문하는 것처럼, SAP에서는 사용자가 SAP GUI나 Fiori 화면을 통해 메뉴를 클릭하고 데이터를 입력을 한다.이 화면이 바로 Presentation Layer, 즉 사용자 인터페이스를 말한다.
• 역할: 사용자와 시스템 간의 소통 창구
• SAP 예: SAP GUI, Fiori 앱, 웹 브라우저

✅ 주방  =  Application Layer

• 손님이 “치즈버거 주세요!” 라고 말하면, 주방에서 햄버거를 만들게 되는데, SAP에서도 사용자가 버튼을 누르면, 이 요청을 Application Layer에서 받아 처리하게 된다. 여기서 ABAP 코드가 실행되고, 비즈니스 로직이 작동한다.
• 역할: 사용자의 요청을 실제로 처리
• SAP 예: ABAP 프로그램, BAPI, 함수 모듈, 폼 출력 처리 등

✅ 창고  =  Database Layer

• 햄버거를 만들기 위해선 재료가 필요하게 되고 주방에서 필요한 재료를 창고에서 가져오게 된다. SAP에서는 고객 정보, 제품 정보, 가격 등 모든 데이터가 Database Layer에 저장되어 있고, ABAP 프로그램에서 이 데이터를 DB에서 읽고(가져오고) 쓰게 된다.
• 역할: 데이터를 저장하고 제공
• SAP 예: HANA, Oracle, SQL Server 등

---

2. ABAP 프로그램 실행 시 3-Tier 구조는 어떻게 작동할까?

예를 들어, 사용자가 SAP 화면에서 “판매 주문 조회” 버튼을 눌렀다고 가정해보자.
이때 내부적으로는 3-Tier가 순차적으로 이렇게 작동한다.



✅ Step 1: 사용자의 요청 (Presentation Layer)

• 사용자는 SAP GUI 화면에서 “판매 주문 조회” 버튼 클릭 → 화면에서 입력한 조회 조건 (예: 고객 번호, 날짜)이 전달됨

✅ Step 2: 비즈니스 로직 처리 (Application Layer)

• 버튼에 연결된 ABAP 프로그램이 실행됨 → 프로그램은 내부적으로 판매 주문을 조회하기 위해 DB에 접근 ( 필요한 비즈니스 규칙 적용 (예: 필터링, 정렬, 계산 등) )

✅ Step 3,4: 데이터 조회 및 반환 (Database Layer -> Application Layer )

• 프로그램이 SELECT 문으로 판매 주문 데이터를 DB에서 읽음 → 데이터베이스는 결과 데이터를 Application Layer로 넘김 →  Application Layer는 이 데이터를 포맷팅해서 Presentation Layer로 전달

✅ Step 5: 사용자에게 결과 표시 (Presentation Layer)

• 조회된 데이터는 Application Layer에서 가공되거나 포맷팅 된 뒤, 다시 Presentation Layer로 전달되어 화면(ALV, 리스트, 표 등)에 출력되고 사용자는 결과를 확인. 화면에 출력된 정보는 Database → Application → Presentation 순으로 온 것

✍️ 다시 정리해 보면

단계	햄버거 가게	SAP 역할	실제 처리
1	손님	Presentation  Layer	SAP GUI 또는 Fiori에서 버튼 클릭
2	주방	Application  Layer	ABAP 코드 실행, 데이터 로직 처리
3	창고	Database  Layer	SELECT문으로 DB에서 데이터 읽기
4	주방	Application  Layer	DB에서 가져온 데이터를 ABAP 로직으로 가공
5	음식 제공	Presentation Layer	ALV, Table Control, 리스트 등으로 화면에 결과 표시

---

3. 3-Tier 구조의 주요 장점

✅ 역할 분담이 명확해 시스템 관리가 쉬움

• Presentation, Application, Database 계층이 각각의 역할에만 집중하므로 로직, 화면, 데이터가 깔끔하게 분리된다. 덕분에 개발, 테스트, 유지보수가 훨씬 수월하다.

✅ 유지보수와 오류 대응이 빠름

• 문제가 발생한 계층만 집중적으로 수정하면 되기 때문에, 장애 분석과 대응이 빠르다. 각 계층이 독립적이라 부분 수정이 전체 시스템에 영향을 주지 않는다.

✅ 확장성과 성능이 뛰어남

• 사용자 수나 데이터 양이 많아져도 특정 계층만 유연하게 확장 가능하다. 특히 Application 서버를 분산하면 성능 저하 없이 대규모 사용자를 처리할 수 있다.

✅ 보안과 데이터 보호가 강화

• 데이터는 Application Layer를 거쳐서만 접근 가능하기 때문에, 직접적인 DB 접근을 차단할 수 있다. 이로 인해 기업 내 보안 정책 적용이 훨씬 더 철저하게 이루어진다.







---
